  • 产品名称:Z2FS6A、Z2FS6B单向节流阀

  • 产品型号:Z2FS6A、Z2FS6B
  • 产品厂商:上海爱儿康
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
Z2FS6A、Z2FS6B单向节流阀,流量调节范围大,流量一压差变化平滑;·内泄漏量小,若有外泄漏油口,外泄漏量也要小; Z2FS6A、Z2FS6B单向节流阀,节流阀(throttle valve)的外形结构与截止阀并无区别,只是它们启闭件的形状有所不同。
详情介绍:

Z2FS6A、Z2FS6B单向节流阀

Z2FS6A、Z2FS6B单向节流阀

1、叠加式结构
2、安装面按DIN24340
   A型,ISO4401和CETOP-RP121H
3、用于限定二个工作油口的主流量或控制流量
4、三种调节型式
   带内六角锁紧螺母和防护帽的螺钉、带刻度可锁旋钮
   带刻度和内六角的心轴、带刻度旋钮
5、用于进口或出口节流
7、通径10
8、压力至315MPa
9.流量至160L/min





 Z2FS6A、Z2FS6B单向节流阀

 (Z2FS10叠加式双单向节流阀)

图形符号((1)=阀侧 (2)=底阀侧)

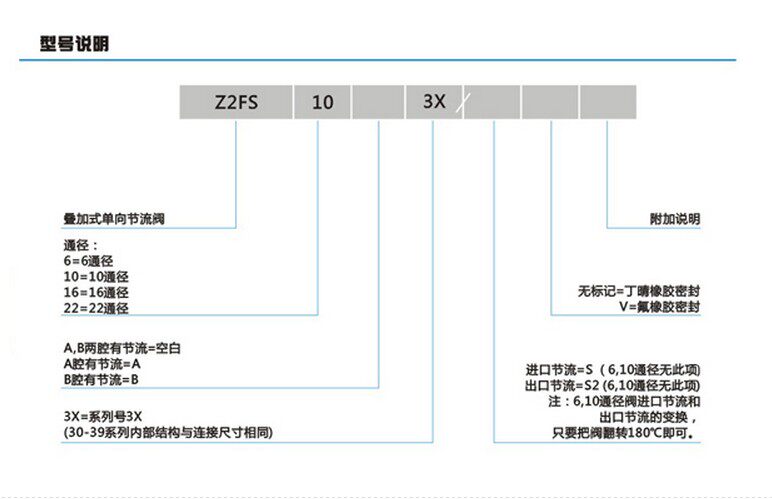

(Z2FS10叠加式双单向节流阀)型号说明

 Z2FS6A、Z2FS6B单向节流阀

Z2FS 10 A 3 3X S V *
系列号码 通径 节流阀 调节型式 系列 阀的节流形式 密封物 附加说明
双单向节流阀 10:10 -1):A,B两腔节流
A:A腔节流
B:B腔节流
31):带内六角锁紧螺母和防护帽的螺钉
32):带刻度可锁旋钮
5:带刻度和内六角的心轴
7:带刻度旋钮
3X:系列30-39
(30-39系列内部结构和连接尺寸相同)
无标记:(带两个单向节流阀)
进口或出口节流
控制(该进口或出口节流可互换)
S:进口节流
(...A.-3X/S)A腔进口节流
S2:出口节流
(...A.-3X/S2)A腔出口节流
(...B-3X/S2)B腔出口节流
无标记:丁腈橡胶密封,
适用于符合DIN51524的矿物油(HL,HLP)
V:氟橡胶密封
适用于磷酸酯(HFD-R)
其它细节用文字说明
1)A、B两腔有相同节流阀装置    2)件号00008158的H钥匙是供货清单部件
 Z2FS6A、Z2FS6B单向节流阀



1 标牌
2 调节型式“5”
   螺杆(内六角S=8)
   逆时针=节流口开大
   顺时针=节流口开小
3 调节型式“3”
4 调节型式“7”
5 4个阀的安装孔
6 O型阀13×2用于油口A,B,P,TA,TB
7 O型板
8 将进口节流改为出口节流时,
   把阀绕“X-X”轴旋转180°,可实现
9 拔出钥匙的空间
10 只适用于调节型式“7”阀的固定螺钉
   M5 GB70-85-10.9
   拧紧扭矩8.9Nm
注:需要X和Y油口时订货型号SO30(位于订货型号末端)(例如先导操作方向阀,规格10)
